malloc_chunk结构体

文章参考了了网上的一些师傅文章内容，总结了一些自己的理解。

malloc_chunk结构体成员解析

malloc_chunk结构定义

cpp

/*
  This struct declaration is misleading (but accurate and necessary).
  It declares a "view" into memory allowing access to necessary
  fields at known offsets from a given base. See explanation below.
*/
struct malloc_chunk {

  INTERNAL_SIZE_T      prev_size;  /* Size of previous chunk (if free).  */
  INTERNAL_SIZE_T      size;       /* Size in bytes, including overhead. */

  struct malloc_chunk* fd;         /* double links -- used only if free. */
  struct malloc_chunk* bk;

  /* Only used for large blocks: pointer to next larger size.  */
  struct malloc_chunk* fd_nextsize; /* double links -- used only if free. */
  struct malloc_chunk* bk_nextsize;
};

各个成员的作用

prev_size
- 如果该chunk物理地址相邻的前一chunk(两个指针的差值为前一个chunk大小)是空闲的chunk，这个字段记录的是前一个字符段的大小
- 用于储存物理地址相邻的chunk(低地址chunk)的信息
- 被共享，如果当前chunk大不够用，可以占用下一个chunk的prev_size字段
size
- 存储当前chunk的大小，chunk的大小内存申请，与SIZE_SZ有关，如果不是2*SIZE_SZ的整数倍，会自动向上取整到2*SIZE_SZ的整数倍，32位操作系统中SIZE_SZ是32位4个字节，64位操作系统中SIZE_SZ是64位8个字节。32位必须8字节对齐，64位必须16字节对齐，无论32位还是64位，size最后三位都没有用，所用可以用来存储其他信息
  - NON_MAIN_ARENA
  - IS_MAPPED

    记录当前chunk是否是由mmap申请
  - PREV_INUSE

    记录前一个 chunk 块是否被分配。一般来说，堆中第一个被分配的内存块的 size 字段的 P 位都会被设置为 1，以便于防止访问前面的非法内存。当一个 chunk 的 size 的 P 位为 0 时，我们能通过 prev_size 字段来获取上一个 chunk 的大小以及地址。这也方便进行空闲 chunk 之间的合并。
fd和bk
- chunk处于分配状态时，fd地址段存放的是用户数据。chunk在空闲的时候通过链表管理
- fd指向上一个空闲（非物理空闲）的chunk
- bk指向下一个空闲（非物理空闲）的chunk
fd_nextsize和bk_nextsize

-

chunk被使用时内存结构

python

chunk-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Size of previous chunk, if unallocated (P clear)  |
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Size of chunk, in bytes                     |A|M|P|
  mem-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             User data starts here...                          .
        .                                                               .
        .             (malloc_usable_size() bytes)                      .
next    .                                                               |
chunk-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             (size of chunk, but used for application data)    |
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Size of next chunk, in bytes                |A|0|1|
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

chunk被释放时内存结构

python

chunk-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Size of previous chunk, if unallocated (P clear)  |
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
`head:' |             Size of chunk, in bytes                     |A|0|P|
  mem-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Forward pointer to next chunk in list             |
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Back pointer to previous chunk in list            |
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Unused space (may be 0 bytes long)                .
        .                                                               .
 next   .                                                               |
chunk-> +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
`foot:' |             Size of chunk, in bytes                           |
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
        |             Size of next chunk, in bytes                |A|0|0|
        +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

内存对齐

malloc函数申请的chunk地址都是8字节或者16字节对齐（32位8字节，64位16字节），所谓字节对齐，就是所有的地址最后8位或16位都是一样的（大多数时候为8的整数倍），常见的内存对齐有8字节对齐和16字节对齐

8字节对齐

地址的最后8位（2进制位）10进制表示为8
16字节对齐

地址的最后8位（2进制位）10进制表示为0

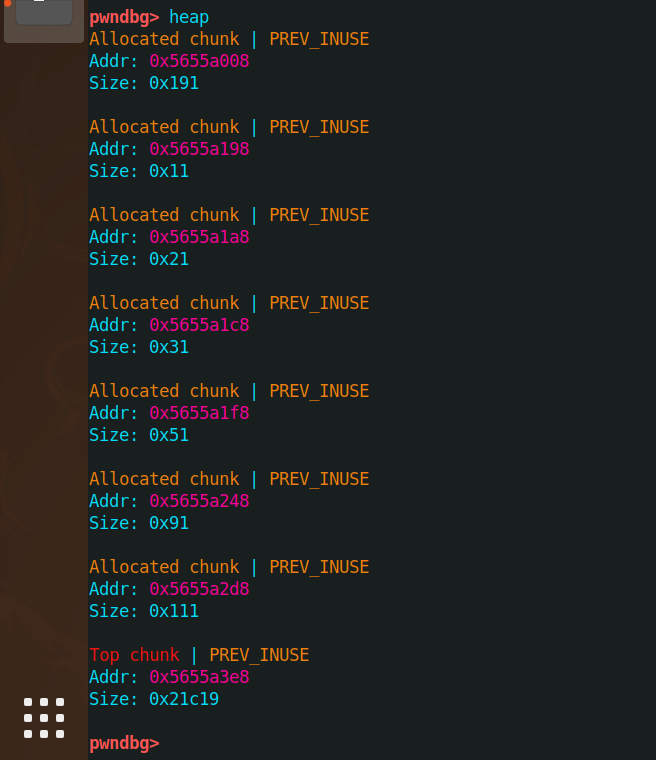

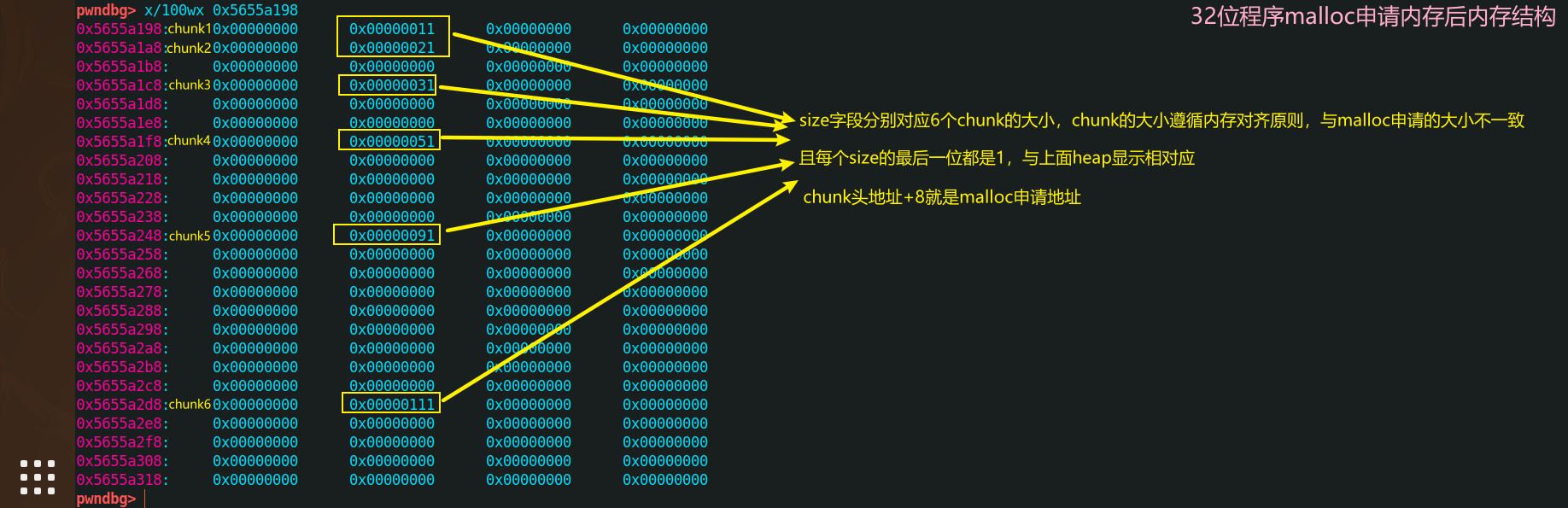

下面用pwndbg展示32位下chunk内存结构

pwndbg分析chunk在内存中的结构

测试源码

#include <stdio.h>
#include <stdlib.h>

int main()
{
        int* ptr1 = (int*)malloc(8);
        int* ptr2 = (int*)malloc(16);
        int* ptr3 = (int*)malloc(32);
        int* ptr4 = (int*)malloc(64);
        int* ptr5 = (int*)malloc(128);
        int* ptr6 = (int*)malloc(256);

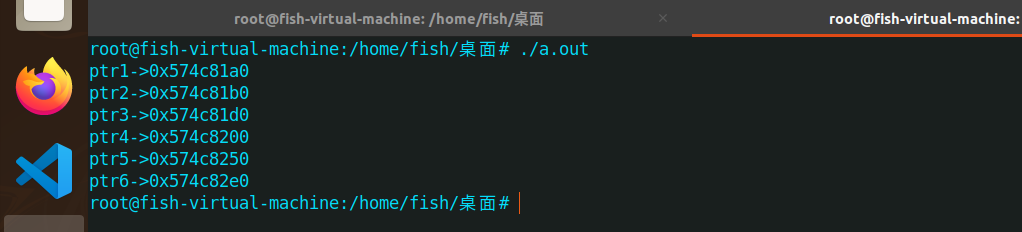

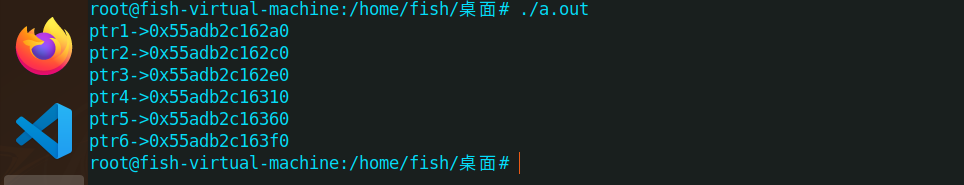

        printf("ptr1->%p\n", ptr1);
        printf("ptr2->%p\n", ptr2);
        printf("ptr3->%p\n", ptr3);
        printf("ptr4->%p\n", ptr4);
        printf("ptr5->%p\n", ptr5);
        printf("ptr6->%p\n", ptr6);
        free(ptr1);
        free(ptr2);
        free(ptr3);
        free(ptr4);
        free(ptr5);
        free(ptr6);
        return 0;
}
